动态图像分析 （DIA） 是一种用于确定粒度分布和形状参数的现代颗粒表征方法。它允许在极宽的测量范围内进行快速分析，具有出色的准确性和重现性。凭借著名的 CAMSIZER 系统，麦奇克在 20 多年前推出了第一台动态图像分析仪，并从那时起推动了技术创新。

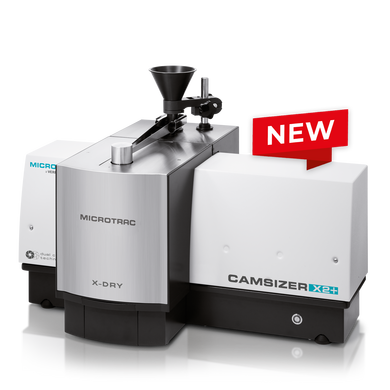

- 测量范围: 0.9 µm - 8 mm
- 粉末或悬浮液的干湿检测
动态图像分析的功能原理、优点和用法的背景

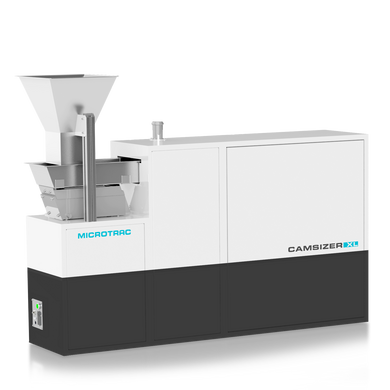

- 测量范围: 160 µm - 135 mm
- {{LL::product.camsizer-xl.features}

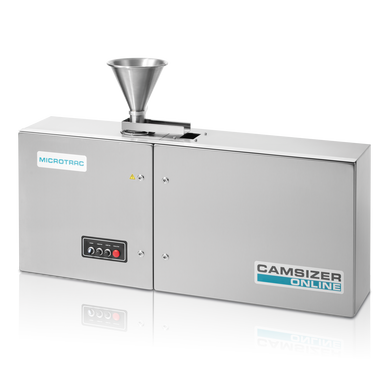

- 测量范围: 30 µm - 30 mm (ONLINE) / 160 µm - 135 mm (ONLINE XL)
- {{LL::product.camsizer-online.features}
TEST 动态图像分析（DIA）的介绍
在许多应用中，粒度和形状信息是重要的工艺和质量指标。 通过符合 ISO 13322-2 的动态图像分析方法，可以直接以详细和有代表性的方式分析样品材料的这些重要材料特性。在动态图像分析中，样品在运动状态下形成颗粒流经过测试区域，光源发射的平行光照射到颗粒表面后所形成的颗粒投影，被位于另一侧的成像设备拍摄捕捉。 颗粒以自由落体（流动性和分散性比较好的颗粒）、液体流或者压缩空气流的状态运动，即使是团聚性粉末也具有很好的分散效果。在测量过程中，为了提高颗粒统计量并且避免模糊颗粒的影响，需要设置极短的曝光时间和极高的拍摄频率。 一次典型测量需要 1-5 分钟，通常可以检测到数万到数百万个粒子。
动态影像分析 - 作用原理
TEST 动态图像分析与静态图像分析的差异
静态和动态图像分析之间的关键区别在于，在静态图像分析中，粒子位于载玻片上，并且在采集过程中不会相对于相机移动，例如使用显微镜进行拍摄分析。静态图像分析主要用于测量粒度分布窄，并且尺寸比较小的颗粒的表征。 这种方法提供高分辨率的颗粒图像，可以准确地描述颗粒尺寸和形状，主要用于研发应用。另一方面，动态图像分析非常适合散装货物、粉末、颗粒和悬浮液的常规测量。 该方法的特点是样品通量高、可靠性和重现性极佳。
静态图像分析 (ISO 13322-1)
动态影像分析 (ISO 13322-2)
TEST 动态图像分析的测量范围和仪器校准
动态图像分析的再现性能由仪器校准确定。 为此，将高精度参考对象插入设备并由相机测量。这导致以像素/毫米为单位的成像比例，并确定测量系统的分辨率和检测极限。参考对象通常是玻璃板，通过电子光刻技术在其上蚀刻了限定尺寸的圆形斑点。 初始校准在工厂完成，但用户可以在 1-2 分钟内随时重复和检查校准精度。测量范围的上限受图像尺寸的限制。使用动态图像分析可以有效检测到图像对角线长度的 1/3大小的颗粒。

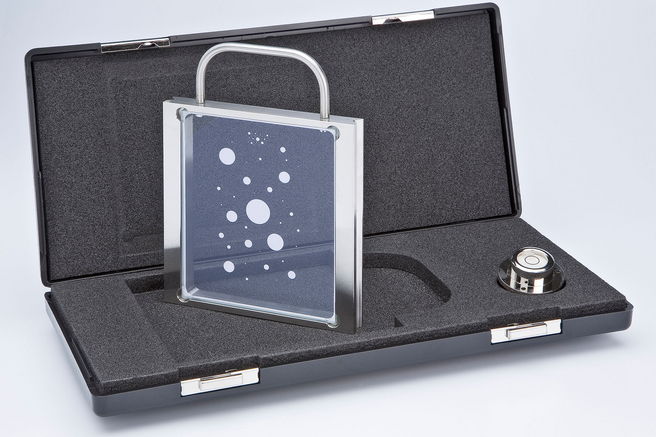

用于Microtrac Camsizer 的光刻校正板
TEST Dual Camera Technology in Dynamic Image Analyzers
The simultaneous use of two cameras in one analyzer significantly extends the measuring range of Dynamic Image Analysis. The two cameras of CAMSIZER series particle analyzers are optimized for different size ranges: the ZOOM camera captures small particles with great accuracy thanks to high resolution, while the BASIC camera simultaneously analyzes large particles with a larger field of view.
This provides ideal measurement conditions for each size range. The overall result is obtained by combining the ZOOM and BASIC cameras.
The great advantage of this method of Dynamic Image Analysis is a wide dynamic measuring range with a factor of up to 10 000 between the lower and upper limits, and this without adjustments to the optical components (no changing of lenses or objectives).

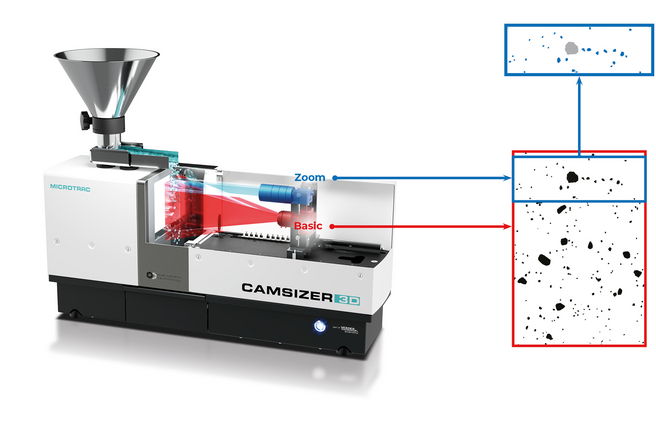

测量过程中双镜头同时工作：基准镜头（红）分析更大颗粒，放大镜头（蓝）分析更小颗粒。双镜头技术确保在一个粒径分布中的所有颗粒都能得到最优的测量条件。
TEST 使用动态图像分析的粒度和形状

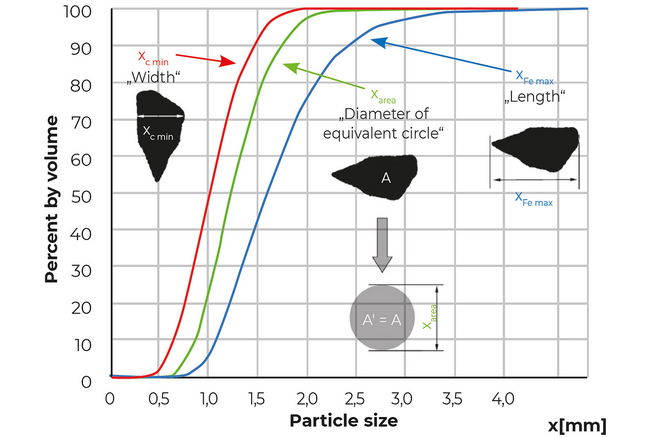

With Dynamic Image Analysis, many different morphological parameters can be recorded and quantitatively evaluated for all detected particles. The particle size distribution can be based on different size definitions, such as particle width, particle length or diameter of the equal area circle.
The sizes are determined, for example, as chord dimensions, Feret lengths or Martin diameters. Dynamic Image Analysis can also be used for a particle shape analysis, e.g. to characterize parameters like as roundness, circularity, aspect ratio, convexity, symmetry, and many more.
TEST 动态图像分析的更多优势
MICROTRAC 产品 & 联系

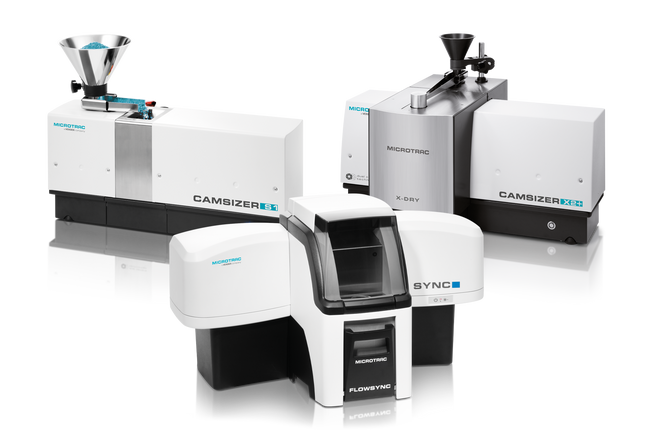

Microtrac提供多种基于动态图像分析原理的仪器。
我们的专家团队将很乐意就您的应用和我们的产品向您提供建议。
TEST 动态影像分析 - 常见问题
动态图像分析与静态图像分析的差异是什么呢？
在静态图像分析 (SIA, ISO 13322-1) 中，记录图像时颗粒处于静止状态，就像使用显微镜一样。 在动态图像分析 (DIA, ISO 13322-2) 中，相机系统捕获运动的颗粒流。 静态方法生成少量粒子的清晰图像，而动态图像分析可以在很短的时间内统计大量颗粒。 因此，动态图像分析可显着提高超大颗粒的可重复性和检测概率。
动态图像分析能代替筛分分析吗？
动态图像分析的一个主要优点是结果与传统筛分分析的结果一致性较好。 用户受益于更短的测量时间和更高的样品通量、高度自动化（例如在线测量）和更低的人为误差带来的影响。 动态图像分析不再需要费时的称重和清洁筛网等步骤。
动态图像分析的测量范围是多少？
动态图像分析的下限测量范围为 ~0.8 µm，上限测量范围为 ~135 mm。 动态图像分析系统的下限受摄像机分辨率的限制，上限受视场大小（大约图像区域对角线的 1/3）的限制。 通过在一台仪器中使用两个摄像头，分析仪可以在下限和上限之间满足高达 10.000 倍的测量范围。
哪些样品适合动态图像分析？
动态图像分析适用于各种不同的应用，已经被广泛应用于日常质量控制和生产监控以及研发任务。 许多行业已经在利用动态图像分析的优势，例如，医药产品、食品、肥料、沙子、建筑材料、塑料以及其他设计粉体颗粒材料的行业
动态图像分析测试的测量时间一般需要多久？
由于动态图像分析极高图像采集速率（根据型号不同，一般每秒采集 60 - 320 张图像），可以在很短的时间内计算所有的颗粒数据， 因此，可以快速获得准确的结果。 通常，动态图像分析的测量时间为 1 -3 分钟。 由于测量是非接触式的，因此对设备的清洁和维护要求非常低。
